ACB100 挖掘機模擬器/一代動作采集器信號采集卡
發布時間:2019-10-17 15:44:51

  4D動感影院座椅信號采集板ACB100和ACB100B版本(2011年08月份開始生產,是與挖掘機模擬器主控板的共用硬件平臺版本:

  l 采集板采用USB方式和主機通訊,但這種方式是偽USB方式,當采集板和主機連接后,主機會提示發現一個串口通訊設備,也就是說,雖然主控板和主機在底層上是USB通訊,但實際和模擬器軟件采用的還是串口方式通訊,并且不需刻意選擇帶有串口的電腦主板。

  l 由于主控板可以從USB接口上獲取+5V電源,因此只需一根USB線,同時滿足供電和通訊;

  l CPU采用NXP最新一代的ARM 32位Cortex-M0的內核處理器,調整為48pin的32bit ARM芯片,其具有集成度高、低功耗,(不含外部負載系統功耗小于0.2W)、功能強大、微型化、一體化、抗干擾能力強、可靠性極高等特點,帶有電源反接保護,輸入輸出過壓保護、過流保護、短路保護(對電源、對地)等保護措施;

  l 大幅減小的尺寸并不減少功能,具有競爭力的價格,這無疑為客戶提高了產品競爭力;

  l 采用采集板和轉接板分開的方式,這樣降低了客戶的布線成本,并使布線變得更方便和整齊;使主控板的工藝性更好;便于生產加工、產品測試和后期維護;

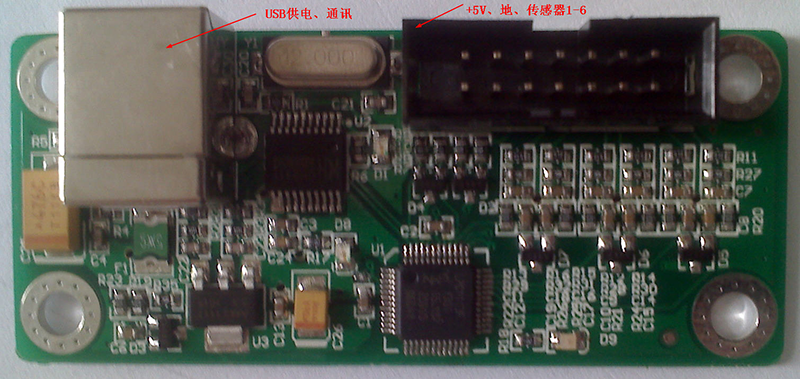

采集板ACB100標注圖

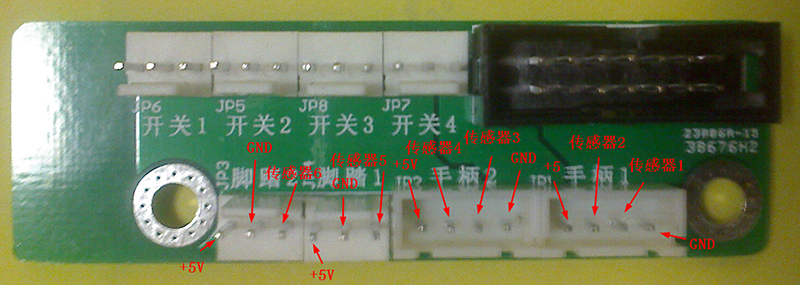

轉接板/端子板/連接板標注圖

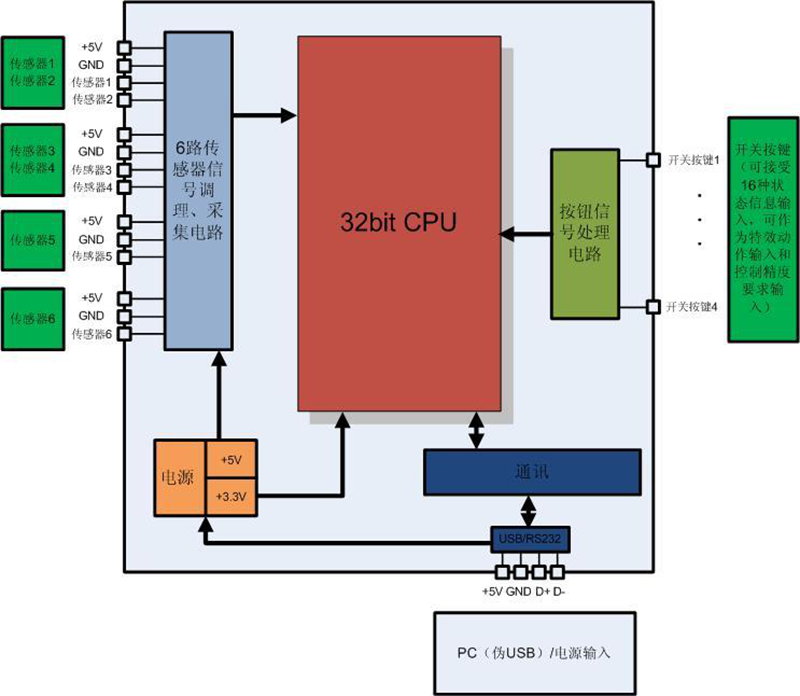

1.8.2 原理框圖

系統原理框圖

1.8.3 接插件布局和管腳定義

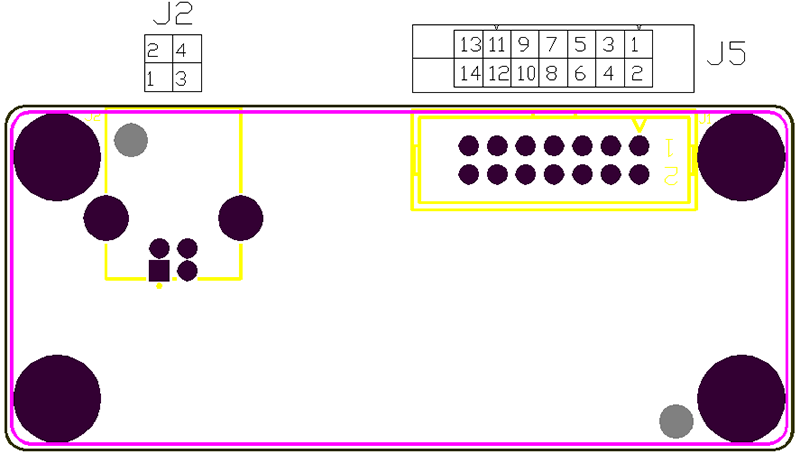

板上共有2個接插件,分別是J1和J2,整體布局圖如下:
整體布局圖
J1
信號接口 信號說明 備注
J1_1 傳感器1信號輸入
J1_2 傳感器2信號輸入
J1_3 傳感器3信號輸入
J1_4 傳感器4信號輸入
J1_5 傳感器5信號輸入
J1_6 傳感器6信號輸入
J1_7 開關按鍵輸入1
J1_8 開關按鍵輸入2
J1_9 開關按鍵輸入3
J1_10 開關按鍵輸入4
J1_11 GND
J1_12 GND
J1_13 +5V
J1_14 +5V

外部傳感器接口

J2
信號接口 信號說明 備注
J401_1 +5V USB提供+5V供電
J401_2 D- USB差分數據-
J401_3 D+ USB差分數據+
J401_4 GND

表2 USB接口
